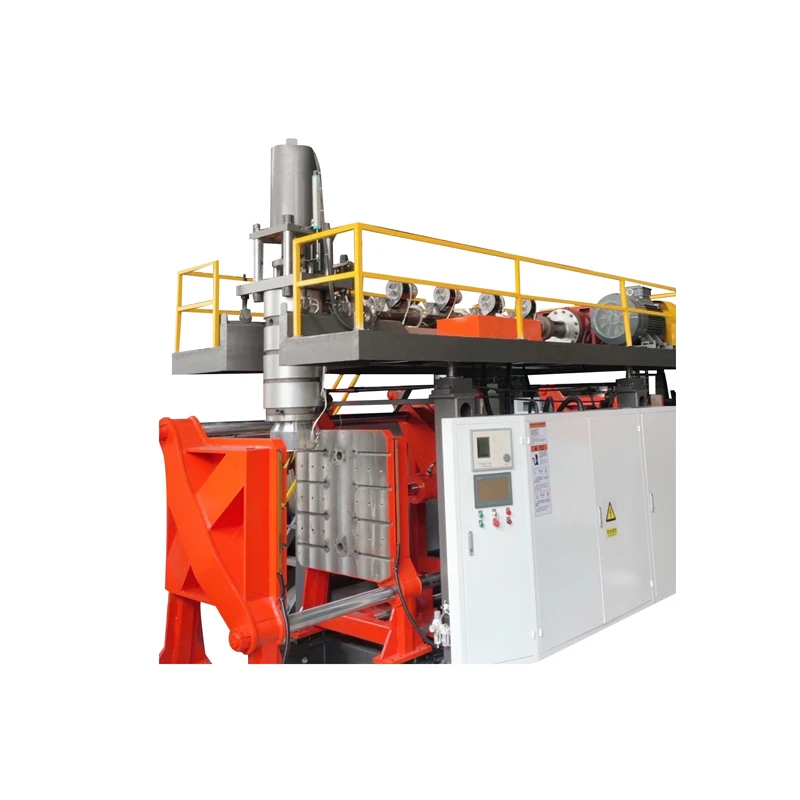

हवा डक्ट ब्लो मोल्डिंग मशीन

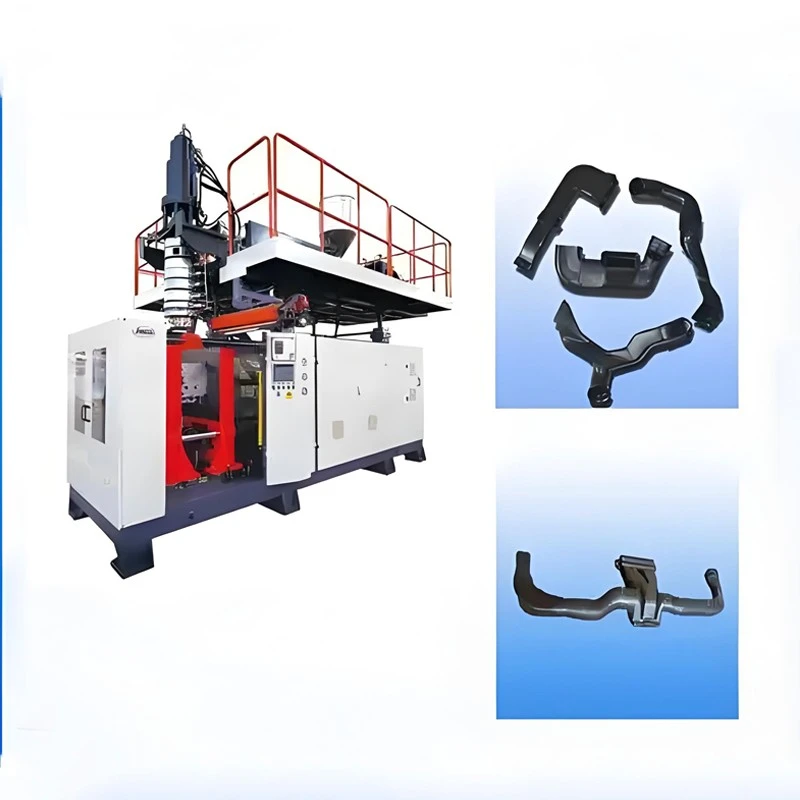

ब्लो-मोल्डेड ऑटोमोबाइल एयर डक्ट एक पाइप घटक है जो ब्लो मोल्डिंग प्रक्रिया . द्वारा निर्मित किया जाता है, इसका व्यापक रूप से ऑटोमोबाइल वेंटिलेशन सिस्टम में उपयोग किया जाता है, मुख्य रूप से हवा को स्थानांतरित करने के लिए, एयरफ्लो दिशा या तापमान (जैसे कि एयर कंडीशनिंग सिस्टम, इंजन कूलिंग सिस्टम, आदि .) .)
विनिर्देश दिनांक पत्रक
| मूल जानकारी | अधिकतम उत्पाद | 60L | |
| मशीन आकार | लंबाई*चौड़ाई*ऊंचाई 6.5*3*4.6 मीटर | ||
| मशीन वजन | 12T | ||
| बिजली की खपत | 80kw | ||
| अव्यवस्था खपत | 30kw/h | ||
| प्लास्टिक सिस्टम | पेंच | बढ़े हुए स्थायित्व के लिए 90 मिश्र धातु पेंच | |
| L/D | 28: 1 (उच्च-दक्षता मिश्रण सिर, बेहतर प्लास्टिसाइजिंग क्षमता) | ||
| प्लास्टिसाइजिंग क्षमता | 160 किग्रा/घंटा | ||
| पेंच हीटिंग अनुभाग | 4section | ||
| पेंच हीटिंग पावर | 5KW/सेक्शन | ||
| पेंच ठंडा | स्वत: 6 अनुभाग | ||
| एक्सट्रूज़न मोटर | 45kW तीन-चरण अतुल्यकालिक मोटर का आवृत्ति नियंत्रण | ||
| मोटर ब्रांड | दासू | ||
| बक्से को कम करें | Zlyj -225 | ||
| बॉक्स कूलिंग कम करें | तेल कूलर पानी ठंडा | ||
| मशीन उठाना | 4 अंक टरबाइन सिंक्रोनस लिफ्ट, हाइड्रोलिक मोटर ड्राइव | ||
| भंडारण टैंक मात्रा | 8L | ||
| अधिकतम भंडारण क्षमता | 5.5kgross वजन) | ||
| भंडारण टैंक शीतलन | पानी का ठंडा | ||
| खुला और बंद प्रणाली | फिक्स्ड मोल्ड ओपनिंग और क्लोजिंग मैकेनिज्म, डायगोनल डबल लीवर हॉरिजॉन्टल बार सेंटर मोल्ड क्लैम्पिंग, बड़े मोल्ड स्पेस, मोल्ड को अपघर्षक प्लेट द्वारा तय किया जाता है, डिस्सेम्बल करने में आसान, रैखिक रोलिंग गाइड | ||
| टेम्पलेट आकार | शुद्ध चौड़ाई*ऊंचाई 1000*1000 मिमी | ||
| अधिकतम मोल्ड आकार | चौड़ाई*ऊंचाई 400*1100 मिमी | ||
| खोलना और समापन दूरी | मिन-मैक्स 400-750 (मिमी) | ||
| टेम्पलेट आंदोलन पद्धति | रेखीय मार्गदर्शक आंदोलन | ||
| शिकंजे का बल | Hiwin | ||
| लिनर गाइड | 600kn | ||
| मोल्ड सिलेंडर खोलें और बंद करें | छोटे व्यास और उच्च गति के साथ सुपरचार्ज्ड तेल सिलेंडर, जो साधारण तेल सिलेंडर की वृद्धि का 3 गुना है | ||
| सुरक्षा बिजली की आंख | लाल किरण निरीक्षण | ||
| मोल्ड कूलिंग | 12 में 12, कूलिंग मोल्ड पर प्रभावी | ||
| पंप तंत्र | हमारे पेटेंट एनर्जी-सेविंग हाइड्रोलिक सिस्टम द्वारा नियंत्रित, आयातित हाइड्रोलिक वाल्व, आयातित वाल्व से लैस, चिकनी और सटीक कार्रवाई, कारखाने जीवन, अच्छी प्रतिक्रिया के साथ | ||
| कुल तंत्र दबाव | 14mpa/140 किग्रा | ||
| इमदो मोटर | इनोवेस सर्वो मोटर 15kw | ||
| सर्वो मोटर चालक | इनोवेस 15kw | ||
| मोटर शक्ति परोसें | 15kw | ||
| हाइड्रोलिक तेल पंप | Sumitomo qt -50 cc | ||
| हाइड्रोलिक सोलनॉइड वाल्व | ताइवान यूयन | ||
| तेल पंप के रूप में | पेंच पंप | ||
| हाइड्रोलिक ट्यूबिंग | 4- लेयर ट्यूबिंग 350kg / 35mpa का सामना कर सकता है | ||
| विद्युत नियंत्रण तंत्र | जापान से आयातित पीएलसी का उपयोग करते हुए, कार्यक्रम स्थिर है, कार्रवाई सटीक है, फ़ंक्शन चयन व्यापक है, और यह वर्तमान बाजार में सभी तैयार उत्पाद आवश्यकताओं के लिए उपयुक्त है | ||
| स्वीकृति | ताइवान टेडा | ||
| विस्तार मॉड्यूल 4DA | ताइवान टेडा | ||
| तापमान नियंत्रण मॉड्यूल | ताइवान पिड | ||
| ठोस राज्य वोल्टेज नियामक | सटीक आउटपुट, लंबा जीवन, कोई चिंगारी नहीं | ||
| टच स्क्रीन | ताइवान टेडा (स्क्रीन का आकार 11 इंच) | ||
| फ्रिक्वेंसी परिवर्तक | Mide45kw | ||
| contactor | श्नाइडर, फ्रांस | ||
| हवा स्विच | श्नाइडर, फ्रांस | ||
| 24V बिजली की आपूर्ति | ओम्रोन जापान | ||
| भंडारण के लिए इलेक्ट्रॉनिक शासक | गेफ्रान | ||
| मोटर शासक परोसें | गेफ्रान | ||
| दीवार मोटाई नियंत्रक | 100 अंक | ||
| मोटाई सर्वो वाल्व | एटोस, इटली | ||
| इलेक्ट्रॉनिक शासक खोलें और बंद करें | गेफ्रान इटली | ||
| वायु नियंत्रण तंत्र | ताइवान आयातित वायवीय मूल भागों, सटीक समायोजन और लंबी सेवा जीवन को अपनाएं | ||
| वायवीय दो टुकड़ा | ताइवान याडेके | ||
| वायवीय दबाव नियामक | ताइवान याडेके | ||
| वायवीय सोलनॉइड वाल्व | ताइवान याडेके | ||
| वायवीय थ्रॉटल वाल्व | ताइवान याडेके | ||
| हाइड्रोलिक | ताइवान आयातित वायवीय मूल भागों, सटीक समायोजन और लंबी सेवा जीवन को अपनाएं | ||
| तेल पंप मोटर | दासू | ||
| तेल पंप मोटर शक्ति | 5.5kWQ | ||
| तेल पंप नाम | हाइड्रोलिक प्लंजर पंप | ||
| तेल पंप ब्रांड | जापान यूकेन | ||
| मुफ्त में स्पेयर पार्ट्स | मोल्ड प्लेटेन M24 | 16pcs | |
| तापमान नियंत्रण घटक | थर्मोकपल k 3pcs | ||
| योजक | Lg gmc 40 3 pcs | ||
| हवा स्विच | श्नाइडर IC65N 2PCS | ||
| फ्यूज | 1box | ||
| योजक | Lg gmc 18 2 pcs | ||
| वायु -संबंधी | 1 टुकड़ा | ||
| पेंच | M24*110 12 pcs | ||
मुख्य अनुप्रयोग परिदृश्य
1. एयर कंडीशनिंग सिस्टम
इनलेट/आउटलेट डक्ट:कार को गर्म और ठंडी हवा देने के लिए एयर कंडीशनिंग बॉक्स और एयर आउटलेट को जोड़ता है .
डिफ्रॉस्ट डक्ट:त्वरित डिफॉग और डीफ्रॉस्टिंग के लिए विंडशील्ड को गर्म हवा का निर्देश देता है .
सीट वेंटिलेशन डक्ट:कुछ उच्च-अंत मॉडल सीट वेंटिलेशन सिस्टम . में वायु प्रवाह वितरण के लिए इसका उपयोग करते हैं
2. इंजन कूलिंग सिस्टम
रेडिएटर डक्ट:गाइड कूलिंग एयर फ्लो रेडिएटर या इंटरकोलर को गर्मी अपव्यय दक्षता में सुधार करने के लिए .
टर्बोचार्जर इंटरकोलर डक्ट:कुछ मॉडल इसे एयर डिलीवरी के लिए इंटरकोलर . के लिए उपयोग करते हैं
3. बैटरी पैक/मोटर कूलिंग सिस्टम (नई ऊर्जा वाहन)
बैटरी पैक या मोटर के लिए एक उपयुक्त ऑपरेटिंग तापमान बनाए रखने के लिए मजबूर शीतलन हवा का प्रवाह प्रदान करता है .
4. अन्य वेंटिलेशन सिस्टम
कार में वायु परिसंचरण जैसे सहायक कार्य और ट्रंक वेंटिलेशन .
एयर डक्ट ब्लो मोल्डिंग मशीन प्रौद्योगिकी के लाभ
1. लाइटवेट
पीई और पीपी जैसे हल्के प्लास्टिक का उपयोग करना, जो धातु या रबर ट्यूबों की तुलना में हल्का होता है, ऑटोमोबाइल वेट रिडक्शन की जरूरतों को पूरा करता है .
2. एकीकृत मोल्डिंग
ब्लो मोल्डिंग प्रक्रिया जटिल आकृतियों (जैसे घुमावदार और विशेष आकार की संरचनाएं) का उत्पादन कर सकती है, स्प्लिंग नोड्स को कम कर सकती है, और हवा के रिसाव के जोखिम को कम कर सकती है .
मौसम प्रतिरोध और स्थायित्व
एंटी-ऑयल, उच्च और निम्न तापमान प्रतिरोध (-40 डिग्री ~ 120 डिग्री), एंटी-एजिंग, इंजन डिब्बे के कठोर वातावरण के अनुकूल .
लागत प्रभावशीलता
मोल्ड की लागत कम है, बड़े पैमाने पर उत्पादन के लिए उपयुक्त है, और सामग्री को पुनर्नवीनीकरण किया जा सकता है .}
विशिष्ट सामग्री चयन
- पॉलीइथाइलीन (पीई):अच्छा लचीलापन, अक्सर हवा नलिकाओं को झुकने के लिए उपयोग किया जाता है .
- पॉलीप्रोपाइलीन (पीपी):बेहतर उच्च तापमान प्रतिरोध, इंजन डिब्बे के पास उपयोग के लिए उपयुक्त .
- TPE/TPV:जब उच्च लोच की आवश्यकता होती है, जैसे कि कनेक्शन स्थानों पर होसेस . का उपयोग किया जाता है
उद्योग विकास रुझान
1. नए ऊर्जा वाहनों के लिए अनुकूलन
उच्च तापमान प्रतिरोध और वायु नलिकाओं की लौ मंदता के लिए उच्च आवश्यकताएं (जैसे बैटरी कूलिंग सिस्टम) .
2. बुद्धिमान डिजाइन
एकीकृत सेंसर या सक्रिय वायु प्रवाह नियंत्रण वाल्व वायु मात्रा वितरण का अनुकूलन करने के लिए .
3. पर्यावरण के अनुकूल सामग्री
बायो-आधारित प्लास्टिक या डीग्रेडेबल सामग्री का अनुप्रयोग .
चयन विचार
- सीलिंग:हवा के रिसाव को रोकने के लिए पवन दबाव परीक्षण पास करने की आवश्यकता है .
- एनवीएच प्रदर्शन:चिकनी आंतरिक दीवार या एयरफ्लो शोर को कम करने के लिए साइलेंसर संरचना जोड़ें .
- स्थापना सुविधा:कनेक्शन के तरीके जैसे कि स्नैप-ऑन और निकला हुआ किनारा वाहन डिजाइन . से मेल खाना चाहिए
ब्लो-मोल्डेड ऑटोमोबाइल एयर नलिकाएं अपने हल्के, उच्च एकीकरण और लागत लाभों के कारण आधुनिक ऑटोमोबाइल वेंटिलेशन सिस्टम के प्रमुख घटक बन गए हैं . प्रक्रिया अपग्रेड और एयर डक्ट ब्लो मोल्डिंग मशीन के भौतिक नवाचार के साथ, उनके एप्लिकेशन स्कोप को और विस्तारित किया जाएगा .}
